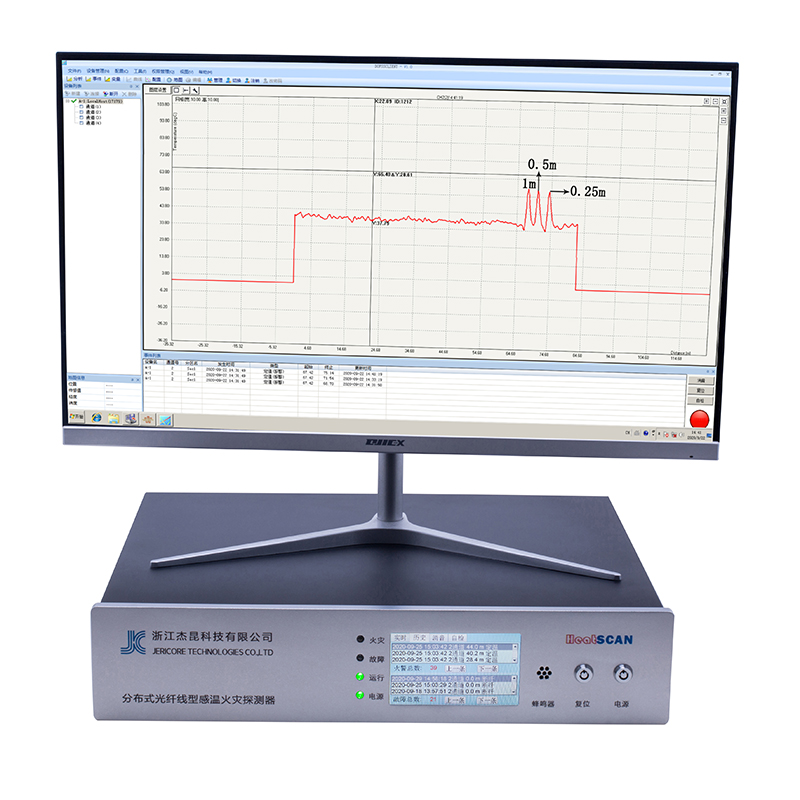

分布式光纤线型感温火灾探测器

杰昆科技研制的分布式光纤线型感温火灾探测器HeatSCAN系列传感系统以感温光缆为测量和信号传输媒介,具有监测距离长、全域分布无盲点、定位精确、无源防爆、抗干扰、对环境要求低、使用寿命长、安装维护简单、智能融合便捷等优势

咨询热线:电话: 13957466152 刘经理 在线咨询
  • 产品详情
  • 产品参数
  • 资料下载

1、系统简介:
      杰昆科技研制的分布式光纤线型感温火灾探测器(HeatSCAN系列)是集成光学、电子、机械和软件算法等组成的复杂系统,具有多项专利。产品完全自主研发、生产,模块化设计、性能稳定、功耗低,使用公司自行研制的优质光放大器、低噪音高带宽信号处理电路及高速数据采集系统,具备业界领先的空间分辨率等优良的性能指标和友好的用户界面。
      HeatSCAN系列传感系统以感温光缆为测量和信号传输媒介,具有监测距离长、全域分布无盲点、定位精确、无源防爆、抗干扰、对环境要求低、使用寿命长、安装维护简单、智能融合便捷等优势,可广泛应用于电力电网、海底电缆、油气管道、核电装置、热力管网等易爆、高压、高干扰、高危场所的实时在线、连续的温度监测,和隧道交通、市政管廊、石油储罐、仓储堆场、楼宇工厂等公共消防的火灾预警、报警。


2、测量原理:
      利用光在光导纤维中传输时产生的自发拉曼(Raman)散射和光时域反射(OTDR)原理来获取空间温度分布信息:如果在光纤中注入一定能量和宽度的激光脉冲,激光在光纤中向前传播时将自发产生拉曼散射光波,拉曼散射光波的强度受所在光纤散射点的温度影响而有所改变,通过获取沿光纤散射回来的背向拉曼光波,可以解调出光纤散射点的温度变化。

      该系统的技术难点在于窄脉冲激光产生的背向拉曼散射信号微弱,而杰昆科技通过设计独有的低噪声高带宽微弱信号检测电路,有效解决了上述难点,达到了业界领先的空间分辨率和测量精度。


3、产品特性:

>测量距离长达10公里

>空间分辨率0.252.0

>温度测量精度±0.5

>温度分辨率典型0.1


产品指标

测量距离

单通道最高可达10km

空间分辨率 *

0.25m/0.5m/1.0m/2.0m(根据不同产品型号)

定位精度 *

±0.125m/±0.25m/±0.5m(根据不同产品型号)

测量时间

<1s(单通道)

温度测量范围

-190℃~700℃(取决于感温光缆种类)

温度测量精度

±0.5℃(1s测量时间)

温度分辨率

0.1

硬件配置

传感光纤

50/125um62.5/125um多模光纤

光输出通道 *

典型24通道(FC/APC接头),可定制

继电器 *

内置8 / 选配外置继电器模块,可扩展至任意路(根据不同型号)

工作环境

-10℃~50℃(标准),095% RH(非冷凝)

工控机 *

内置 / 外置选配(根据不同型号)

供电

DC24V

尺寸(长×宽×高)*

482.6×343.8×92.0mm

重量 *

6kg

软件和接口

标准软件 *

WindowsLinuxDTS专用软件包

通信接口 *

Ethernet×2USB×2RS232×1VGA×1

通信协议 *

Modbus TCPModbus 485(可定制)

报警区域

每通道最多500

诊断

系统实时自检
